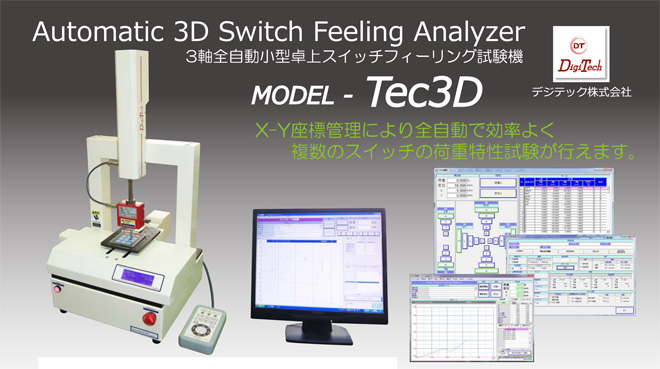

Automatic 3D Switch Feeling Analyzer

アイテック株式会社トップページ »  ピックアップ製品 »  Automatic 3D Switch Feeling Analyzer

全自動X-Yテープブル付き3次元スイッチフィーリング試験機です。

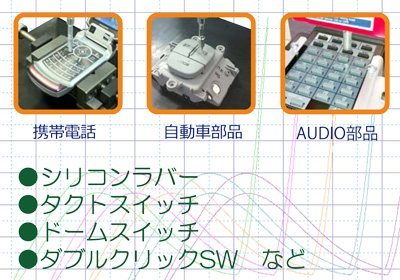

パソコン上でX-Yテーブル座標管理を行うことにより、1ワーク内最大300ポイントの全自動試験が可能です。 ピーク値、ボトム値、クリック荷重を初めスイッチ特性における主要データの自動計測が簡単に行え、 1ワーク上にある特性の異なるスイッチも規格別グループ管理により自動で個別にNO/GO判定が行えます。 全ての計測内容を波形データ化し、波形上の任意のポイン卜も自動ピックアップし記録出来ます。 その他、任意の計算式を組み込んで自動算出させる機能などを備えるほか、 30パターン以上のEXCELへのエクスポート機能により試験データの2次加工やレポート作成が簡単に行えます。

  • ■小型設計で場所を取らず狭いスペースにも設置可能です。
  • ■パソコン接続で試験機の動作を0.01mm単位からコントロールできます。
  • ■波形データを表示し計測内容を視覚的にとらえる事が出来ます。
  • ■複数の規格値設定による合否判定を行い、自動集計が行えます。
  • ■PC制御によって簡単操作かつ高精度なデータ分析が行えます。
  • ■波形データ内の任意のポイントをピックアップし登録できます。
  • ■マイクロ計算機能により波形上に存在する任意のさまざまなポイントデータの検出や自動演算などの組み込みが行え、試算時にリアルタイムに算出したデータの表示が行えます。
  • ■日本語・英語・韓国語・繁休字中国語・簡体字中国語の言語切り替え機能があり異なる生産拠点にも安心して導入頂けます。

波形リドロ一機能

試験結果は後からいつでも呼び出し可能で波形グラフを任意の速度で動画再生する事が出来ます。 再生中も描画速度変更や一時停止が行え、後からいつでもグラフ波形を動的に確認する事が可能です。

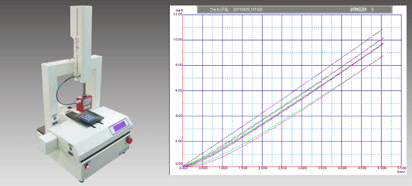

リアルタイム重ね描画計測

試験後に試験結果波形を重ね合わせ比較出来るほか、 試験中にも波形を重ね合わせたまま連続試験が行える為、 試験をしながら試験物の特性変化の傾向をリアルタイムに確認する事ができます。
